Изготовление печатных плат с помощью лазерного принтера

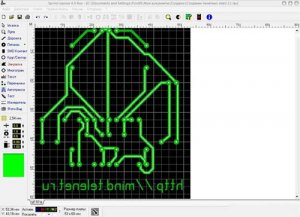

Очень часто в процессе технического творчества необходимо изготавливать печатные платы для монтажа электронных схем. И сейчас я расскажу об одной из самых, на мой взгляд, продвинутых способах изготовления печатных плат при помощи лазерного принтера и утюга. Живем мы в 21 веке, поэтому будем облегчать себе работу, используя компьютер. Проектировать печатную плату мы будем в специализированной программе. Например в программе sprint Layout 4.

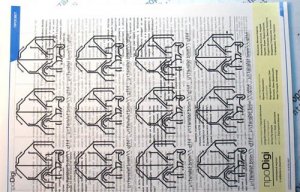

После этого нам нужно напечатать рисунок платы. Для этого сделаем следующее: 1) В настройках принтера отключим всяческие опции экономии тонера, и если есть соответствующий регулятор – выставим максимальную насыщенность 2) Возьмем лист формата А4 из какого-нибудь ненужного журнальчика. Бумага должна быть мелованной и желательно минимум рисунка на ней 3) Напечатаем рисунок печатной платы на мелованной бумаге в зеркальном отображении. Лучше сразу в нескольких экземплярах.

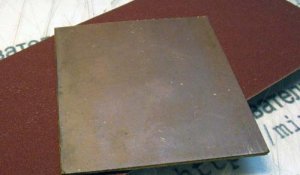

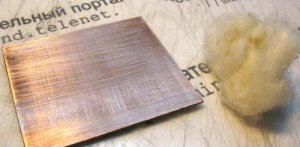

Напечатанный лист отложим пока в сторону и займемся подготовкой платы. В качестве исходного материала для платы может служить фольгированный гетинакс, фольгированный текстолит. При длительном хранении медная фольга покрывается плёнкой окислов, которая может помешать травлению. Поэтому начнем подготовку платы. Мелкой наждачной бумагой сдираем плёнку окислов с платы. Особо не усердствуйте, фольга тонкая. В идеале плата после зачистки должна блестеть.
После зачистки плату промываем проточной водой. После этого нужно плату обезжирить, для того что бы тонер прилип лучше. Обезжирить можно каким либо бытовым моющим средством, либо промыв органическим растворителем (например бензином или ацетоном)

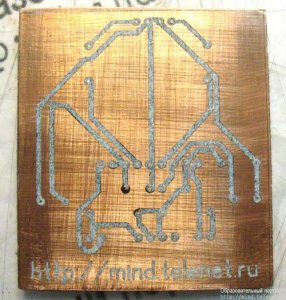

После этого при помощи утюга переведем рисунок с листа на плату. Наложим распечатку рисунком на плату и начнем гладить горячим утюгом, равномерно прогревая всё плату. Тонер начнет плавится и прилипать к плате. Время и усилие прогрева подбирается экспериментально. Нужно что бы тонер не растекся, но и нужно что бы он весь приварился.
После того, как плата с прилипшей к ней бумажкой остынет – намочим ее и под потоком воды будем скатывать ее пальцами. Мокрая бумага будет собираться в катышки, а прилипший тонер останется на месте. Тонер достаточно прочен и с трудом соскабливается ногтем.

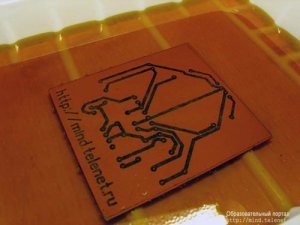

Травление печатных плат лучше всего производить в хлорном железе (III) Fe Cl 3. Этот реактив продается в любом магазине радиодеталей и стоит недорого. Погружаем плату в раствор и ждем. Процесс травления зависит от свежести раствора, его концентрации и т.п. Может занимать от 10 минут до часа и более. Процесс можно ускорить покачивая ванночку с раствором.
Конец процесса определяется визуально – когда стравится вся незащищенная медь.

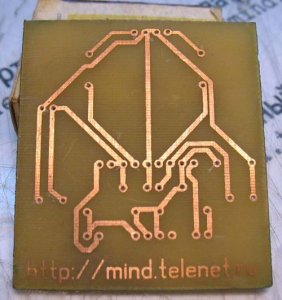

Тонер смывается ацетоном.

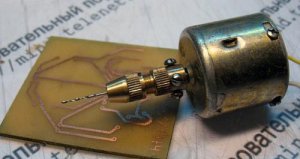

Осталась последняя операция – сверление отверстий. Сверление обычно осуществляется маленьким моторчиком с цанговым патроном (всё это есть в магазине радиодеталей). Диаметр сверла под обычные элементы 0,8 мм. При необходимости отверстия сверлятся большим по диаметру сверлом.

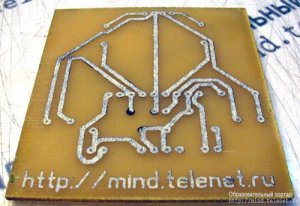

Готовая просверленная плата, готовая для пайки. Как видите – внешний вид практически неотличим от промышленной. Кроме того трудоёмкость минимальна, и материалы доступные (нет необходимости в специфических реактивах, как при применении фоторезиста)
Все изготовление печатной платы с помощью лазерного принтера закончено!!!
