Как сделать электрошокер своми руками? На самом деле собрать его не сложно нужно только чтобы у Вас голова была на плечах и руки были прямыми, ну и естественно познания в электронике и пару радио детелей.Короче при желании может собрать каждый, у кого и руки, и голова на месте. Все просто!
Основу прибора составляет преобразователь постоянного напряжения (Рис. 1). На выходе прибора применен умножитель на диодах КЦ-106 и конденсаторах 220 пФ х 10 кВ. Питанием служат 10 аккумуляторов Д-0,55. С меньшими - результат чуть хуже. Можно применять и батареи "Крона" или "Корунд". Важно иметь 9- 12 вольт. Аккумуляторы удобны только тем, что их можно заряжать.

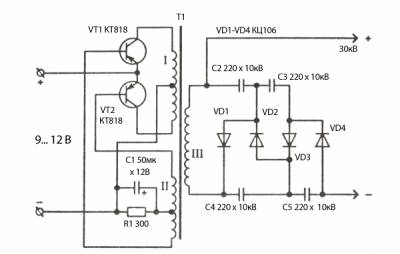

Рис. 1 Электрошоковое средство защиты I - 2 x 14 диам. 0,5 - 0,8 II - 2 x 6 диам. 0,5 - 0,8 III - 5 - 8 тыс. диам. 0,15 - 0,25
Очень важным элементом является трансформатор, который изготовлен из ферритового сердечника (ферритовый стержень от радиоприемника диаметром 8 мм), но эффективнее работал трансформатор из феррита от ТВС - из "П"-образного изготовлен брусок.
Правила намотки высоковольтной обмотки - через каждую тысячу витков прокладывается изоляцию. Для межвитковой изоляции применяется лента ФУМ (фторопласт). Другие материалы менее надежны.

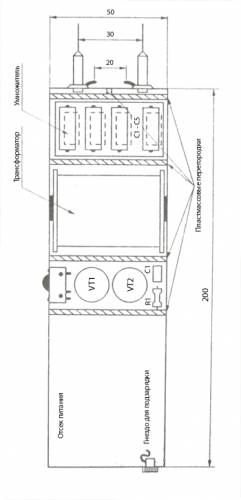

Рис. 2 Корпус прибора Корпус изготовлен из пластмассовой коробки подходящих размеров - пластмассовая упаковка от электропаяльника. Размеры оригинала: 190 х 50 х 40 мм (см. фото). В корпусе сделаны перегородки из пластмассы между трансформатором и умножителем, а также между электродами со стороны пайки - меры предосторожности во избежание прохождения искры внутри схемы (корпуса), что также предохраняет трансформатор. С наружной части под электродами расположены небольшие "усики" из латуни для уменьшения расстояния между электродами - разряд образуется между ними.
