Мобильный телефон удобен всем, независимо от возраста, общественного положения, рода деятельности. Мало у кого работа или бизнес не связаны с телефонными переговорами. И когда вполне исправный, с положительным балансом «мобильный друг» замолкает всего лишь по причине разряженного аккумулятора, мы испытываем дискомфортное чувство изоляции от окружающего мира. Как будто выпадаем из потока жизни. Невозможно найти нужного человека, быстро решить возникшую проблему. Часто такое случается в дороге, вдали от доступной электрической сети. Данная схема зарядного устройства от батареек как раз и призвано решить эту проблему, позволяя оперативно, буквально, «на ходу» подзарядить мобильник. Ведь бывает куда проще найти пару «пальчиковых» батареек, чем доступную электрическую розетку.

Предлагаемый набор (NF481 Мастер Кит) позволит радиолюбителю собрать простой и полезный прибор — батарейное зарядное устройство для мобильного телефона. Теперь не нужна розетка для сетевого зарядного устройства, и вы не останетесь без связи в походе, на природе, на даче!

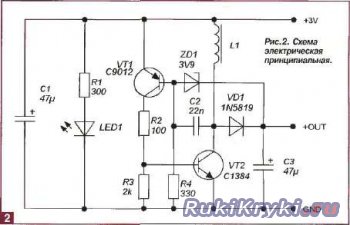

Схема зарядное устройства преобразует напряжение двух стандартных пальчиковых батареек в напряжение и ток, достаточные для подзарядки аккумулятора мобильного телефона. На транзисторах VT1, VT2 выполнен генератор, частота которого определяется элементами R3, С2 и L1. Стабилитрон ZD1 ограничивает выходное напряжение модуля для защиты подключаемого аккумулятора телефона от перезаряда. Диод D1 защищает аккумулятор от переполюсовки. Светодиод LED1 индицирует наличие напряжения питания ЗВ.

Конструктивно набор состоит из батарейного держателя и печатной платы из фольгированного стеклотекстолита с размерами49x33 мм (рис.3). Предусмотрена возможность установки платы в корпус BOX-FB03 (при желании приобретается отдельно).

Правильно собранное устройство начинает работать сразу. Вставьте батареи в батарейный держатель, соблюдая полярность. Должен загореться светодиод LED1. Для подключения к телефону используются контакты «+OUT» (плюс) и «G» (минус).

Удобно использовать кабель, например, от вышедшею из строя зарядного устройства, подходящего к модели вашего мобильного телефона. Момент окончания заряда контролируется процессором мобильного телефона; время заряда зависит от ёмкости аккумулятора и степени его разреженности.
Без всяких сомнений описанное устройство необходимо для широкого использования и отлично дополняет ряды аксессуаров для мобильных телефонов. Простота монтажа делает его доступным даже для начинающего радиолюбителя. Замечательный подарок для ваших друзей, и близких!
