Мысль о создании описываемой ниже конструкции возникла при посещении захламленного неосвещаемого помещения. Попытка увидеть окружающую картину целиком с помощью обычного ручного фонаря не увенчалась успехом. Тогда я вспомнил о свече...

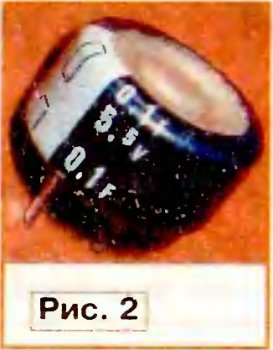

Источником питания в предлагаемой светодиодной "свече" (ее внешний вид показан на рис. 1) служит генератор, изготовленный из шагового электродвигателя компьютерного дисковода гибких магнитных пятидюймовых дисков, и включенный параллельно ему ионистор емкостью 0,1 Ф (рис. 2). Статор электродвигателя содержит пару обмоток с отводами от середины. Выводы одной из них выполнены проводами красного и белого цветов, другой — синего и желтого, отводы — коричневого. При легком кистевом вращении руки со "свечой" статор двигателя вместе с монтажной платой и установленными на ней сверхъяркими светодиодами начинает интенсивно вращаться, вырабатывая электроэнергию, которая заряжает ионистор и питает светодиоды Вращаясь, они создают круговое освещение.

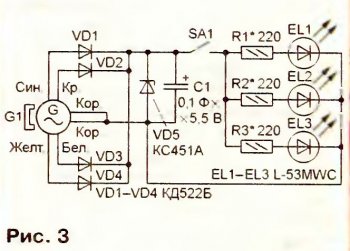

Схема "свечи" представлена на рис. 3. Импульсы тока, возникающие в обмотках статора при вращении вокруг ротора, выпрямляются диодами VD1—VD4 и заряжают ионистор С1. Поскольку номинальное напряжение примененного ионистора всего 5,5 В. параллельно ему включен стабилитрон КС451А, ограничивающий выпрямленное напряжение значением примерно 5,1 В. При замыкании контактов выключателя SA1 и последующем вращении "свечи" светодиоды EL1—EL3 начинают светить ровным светом, который плавно убывает до полного пропадания после остановки статора Резисторы R1—R3 ограничивают ток через светодиоды.

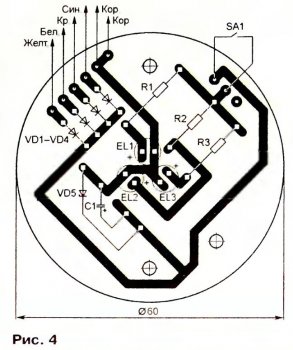

Детали "свечи" монтируют на круглой печатной плате из односторонне фольгированного стеклотекстолита изготовленной в соответствии с рис. 4. Два диаметрально расположенных отверстия предназначены для крепления ее к статору электродвигателя, третье — для крепления на ней двух грузов, создающих разбаланс, необходимый для вращения статора вокруг ротора.
Детали устанавливают на стороне печатных проводников (места пайки их выводов показаны светлыми квадратами). Ионистор кладут "набок" и приклеивают к плате клеем "Момент". Выводы светодиодов сгибают под прямым углом с таким расчетом, чтобы они светили наружу. Стабилитрон КС451А заменим импортным BZV85-C5V1. Поскольку их напряжение стабилизации может значительно отличаться от номинального значения (4.8..5,4 В), для использования в описываемой конструкции необходимо отобрать экземпляр, у которого оно не выходит за пределы 5. .5,1 В. Ионистор С1 — любой, емкостью 0,1 Ф (например, фирм Panasonic, Korchip, ELNA), светодиоды EL1—EL3 — L-53MWC, ARL-5013UWC, ARL-5613UWW белого цвета свечения. Выключатель SA1 — движковый ПД9-3 (от старого калькулятора) или аналогичный импортный Резисторы R1— R3 — МЛТ сопротивлением 100—220 Ом (подбирают при налаживании до получения примерно одинаковой яркости свечения светодиодов).
Перед сборкой из статора электродвигателя вывинчивают два расположенных по диагонали винта и, заменив их более длинными с такой же резьбой, привинчивают к статору смонтированную плату. Затем на ней со стороны, свободной от деталей, с помощью винта МЗ и гайки закрепляют два груза, представляющих собой стальные цилиндры диаметром 10 и длиной 35.. 40 мм с диаметральным отверстием в середине. В завершение впаивают выводы обмоток статора в соответствующие отверстия в плате.
Ручку "свечи" проще всего изготовить из древесины, выточив на станке или выстругав вручную цилиндр диаметром примерно 30 и длиной 150 мм. В одном из его торцов сверлят глухое отверстие под головку ротора двигателя. Диаметр отверстия должен быть таким, чтобы головка входила в него плотно, без зазора. Установив двигатель на ручке, плату закрывают сверху прозрачным пластмассовым колпаком (автор использовал соответствующую деталь контейнера обувного крема Silver), который приклеивают к плате в нескольких местах клеем "Момент"
