    Усилитель своими руками
    Очевидно у многих дома стоят больше музыкальные центры и звук на таких устройствах всегда отличный. Поскольку я не пользуюсь не dvd приводом и уж тем более кассетными деками, я решил воссоздать одну только возможность центра, это качественный и мощный звук. Узнав что за усилители там используются я выбрал усилитель на микросхеме STK402-070 значение «070» показывает максимальную выходную мощность (70 Вт) так же существуют микросхемы (STK402-020….STK402-120) Все зависит от ваших потребностей в мощности.

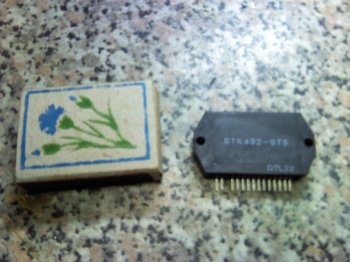

    Вот как выглядит моя микросхема



    Вот параметры усилителя

    • Напряжение питания ±Vcc - 16...44V. (номинальное 30V).
    • Максимальный ток потребления - 1,5А.
    • Выходная мощность при КНИ 10%, Vсс= ±30V,RH=6 Oм - 2X60W.
    • КНИ 0,4%, Vcc=30V Rн=6Ом - 2x40W.
    • при Vcc= ±40V, Rн=6Ом - 2x70W.
    • КНИ при выходной мощности 5W, Vсc =±30V, на частоте 1 кНz - 0,01%.
    • Входное сопротивление - 30kOm.
    • Номинальный ток покоя - 40mA.
    • Постоянное напряжение на выходе относительно общего провода - 70 mV.
    • Частотный диапазон, при неравномерности 3дб - 20-20000Нz.

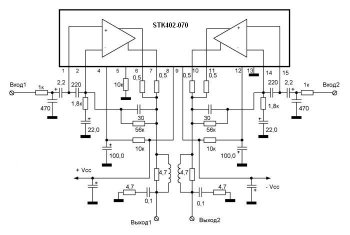

    Для работы усилителя не достаточно одной только микросхемы так же понадобиться не большое количество прочих радиодеталей. Вот по такой схеме мы и будем собирать усилитель

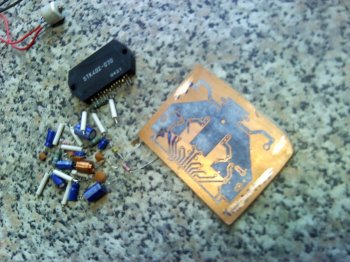

    По схеме можно заметить что левый и правый каналы зеркальны и разделены контактами питания, следовательно можно легко собрать только один, если вы решите так сделать то собирать лучше первый канал (левый на схеме). Вот то что понадобиться нам для сборки усилителя

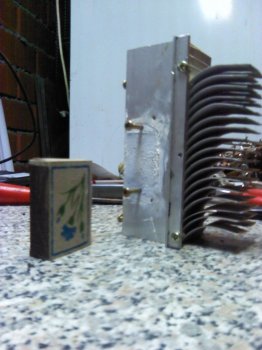

    Дальше все просто спаиваем все и крепим микросхему на радиатор, большой нагрев идет только на полной на полной громкости. У меня как раз был радиатор для этой микросхемы.

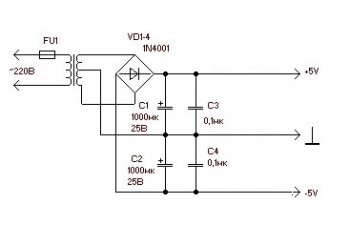

    Так же отдельно хочется коснутся питания этого усилителя он питается от двуполярного источника тока. Собрать который можно по такой вот схеме

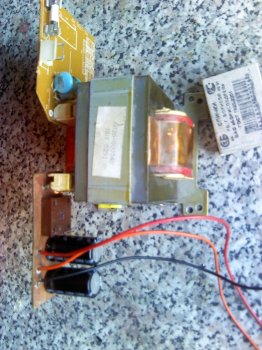

    Делается это очень просто, необходим трансформатор 30В с отводом от средины низковольтной обмотки, дальше все собираем по схеме и тот самый отвод от середины припаиваем к «Земле» усилителя

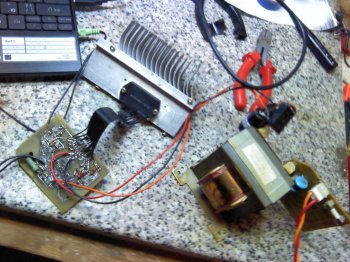

    Ну вот и все. Если вы все собрали правильно то усилитель сразу будет хорошо и качественно работать.
    Я убрал его в корпус самодельного сабвуфера.






    Желающим повторить удачи
