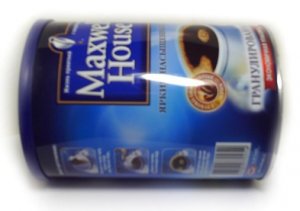

Во-первых, подойдет любая банка. Консервная или из под краски, кофе и т.п. Естественно, пустая и чистая внутри!!! Диаметр банки должен быть в пределах 7.5 см – 10 см, по подсчетам, самый оптимальный размер примерно 9,2 - 9,3 см. Высота банки должна быть более 13,5 см, но хорошие результаты могут давать как и более низкие, так и, конечно же, более высокие баночные антенны. Банка, или по крайней мере дно банки, должны быть из ровной жести, не волнистой. Есть возможность свободно экспериментировать с различными банками.
Так же важно не забывать при изготовлении самой антенны, что не стоит срезать верхний край банки бездумно. Бордюр безусловно надо удалить, но край реза должен оставлять маленькую каемку. Каемка обрамляет край и не дает несущей части банки легко развалится по шву.
РАЗЬЕМЫ Вам самим надо будет определиться какие разьемы будут задействованы в изготовлении Вашей антенны. Прошу не удивляться за такой совет с моей стороны. Исходя со своей личной практики именно в таком совете я сам убедился на собственном опыте. Первый разьем Вам нужен для крепления к антенне. Второй разьем Вы будете подключать к WiFi оборудованию. Это может быть как радиокарта (PCI), так и AP, USB, PCMCI. Смотря с чем повезет. В нашем случае мы будем расматривать радиокарту PCI. Учитывая то что в последствии у Вас есть большой соблазн использвать телевизионный кабель (что я Вам и рекомендовал бы), советую поискать разьемы котрые вы с легкостью сможете надежно соеденить, антенна с кабелем. Тоесть первый разьем очень близок телевизионному оборудованию. Я использовал сначала вот такой разьем (боченок) потом надоело работать с напильником и нашел разьем (F разьем под пайку). Второй разьем не мало важен как и первый, он у нас идет к разьему радиокарты. Поначалу приходилось использовать антенку которая идет в компллекте с оборудованием. Сразу предупрежу, если изменить конструкцию оборудования а собсвенно антенны, гарантию вы теряете!!! так что надо быть очень аккуратным! Опять же с антенкой много работы напильником. Надо сделать некоторый гибрид боченок+разьем. Вещь конечно гениальная получается, если кондратий раньше не хватит! Предупреждаю! на антенну инициативы работать напильником почти хватит! А вот на второй разьем, мое Вам соболезнование. Хотя можно наловчится и делать бизнес! Если что обращайтесь, сделаем за отдельную плату! Если вариант с напильником совсем не устраивает, обратитесь в конторы которые занимаются оборудованием и деталями к высокастотному оборудованию. Плохо то что они работают как правило с большими компаниями и Вас в частном случае могут даже не расматривать. Ну если и здесь не повезет, обращайтесь поможем за тдельную плату! КАБЕЛЬ Ко всему этому хозяйству мы приспособим обыкновенный телевизионный кабель 75 Ом. Если найдется человек, который Вам скажет что полная лажа использовать в WiFi телевизионный кабель, поверьте ему ОН АБСОЛЮТНО ПРАВ!!! Любое БЕЗДУМНОЕ использование коаксиального кабеля, будь этто 50 или 75 Ом, полная лажа. Все подобные вещи требуют точных расчетов и правильного исполнения!!! Но есть маленький нюанс, у Вас к сожалению нет времени закончить университет по факультету радиофизики, а жаль ... . Я Вам предложу усредненый метод изготовления и установки клиентского оборудования с несколькими очень важными примечаниями, на которые если Вы обратите внимание и правильно поймете, у Вас меньше всего возникнет проблем в последствии с Вашим оборудованием. ВОЛНОВОД В нашем случае волновод это не отдельная деталь а часть детали. Опять же некоторый гибрид волновода+боченок (или F гайка под пайку). В качестве волновода используется медный провод 2мм, можно воспользоваться волноводом (точнее только частью) антенки с комплета. Иностранцы рекомендуют болтиками да гаечками все там типа прикрутить, но учитывая что силы исякли еще на начальном уровне работы напильником, я Вам просто предлагаю, сделать аккуратное отверствие в боковой стенке банки по расчетам с формулы. Боченок даст возможность гаечкой (которая идет в комплекте) привинтить. Отрежте от медного провода прямой кусок длиной примерно 3,1 м и припаяйте его к центральному контакту гнезда, держа провод как можно прямо. Следите внимательно, чтобы случайно не замкнулись центральный контакт с боковым. Волновод, или он же кусок провода, после закрепления его на внутренней поверхности банки, должен быть выше этой поверхности на 3,07=~3,1 мм. Точную длину получите уже закрепив гнездо к банке и померив. Чем точнее размеры, тем лучше результат и тем сильнее сигнал.
