Основные этапы сборки компаса: Прежде всего нужна круглая коробочка, лучше всего с крышкой. Используйте металлическую коробочку, например из-под сапожного крема. Железную коробочку отожгите — накалите докрасна в печке или на плите и дайте медленно остыть. Затем снимите с нее окалину и покрасьте нитрокраской. По внутреннему диаметру коробочки с помощью циркуля вычертите на картоне дно. Вырежьте его и проделайте отверстие диаметром 2 мм с ровными краями, в которое пристегните обыкновенную бельевую кнопку так, чтобы глухое отверстие соска кнопки было наверху.

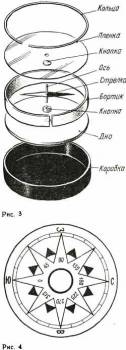

По рисунку 4 изготовьте из плотной бумаги картушку компаса ; раскрасьте ее акварельной краской и вырежьте. Картушку подклейте к заготовленному дну, а дно установите в коробочку. Бортик тоже изготовьте из картона и, смазав его клеем, плотно установите в банку, прижав картушку ко дну банки.
Бортик должен быть ниже верхнего обреза банки или венчика на 5—6 мм. Затем по диаметру банки вырежьте из тонкого оргстекла кружочек — остекление компаса; проделайте в центре кружочка отверстие и пристегните к нему вторую бельевую кнопку так, чтобы глухое отверстие кнопки было внизу. Вместо оргстекла можно взять любую прозрачную пленку или использовать фотопленку, предварительно смыв с нее эмульсию. Установив остекление на бортик, закрепите его сверху с помощью пружинного кольца, которое изготовьте из стальной проволоки. Бельевые кнопки, установленные на дне и остеклении, служат упорными подшипниками, в которых будет поворачиваться ось со стрелкой компаса.

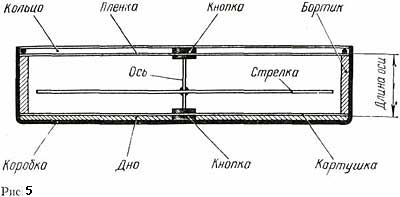

Сборка деталей компаса показана на рисунке 5. Сообразуясь с высотой вашей коробочки, определите высоту оси стрелки. Ось изготовьте из проволоки, которая могла бы свободно вращаться в упорных подшипниках. Концы оси тщательно запилите напильником и зашлифуйте брусочком для точки ножей. Переведите на жесть стрелку, вырежьте ее, положите на дощечку, установите в центр стрелки шило и, слегка ударяя молотком по шилу, пробейте отверстие под ось, чтобы ось плотно села в отверстие стрелки. Возьмите ось со стрелкой в пальцы и, слегка удерживая ее, проверьте, уравновешена ли стрелка.
Если какой-нибудь конец стрелки перевешивает, то подпилите его напильником. После того как стрелка уравновешена, ее нужно снять и намагнитить. Вначале на одном конце стрелки нацарапайте кончиком шила букву N, потом возьмите магнит (рис. 2) и его южным полюсом (он окрашен в красный цвет) проведите несколько раз от середины стрелки к ее концу с отметкой. Затем северным полюсом (он окрашен в синий цвет) сделайте то же самое с другим концом. И так повторите несколько раз. Для намагничивания можно использовать магниты от громкоговорителей старых приемников, магнитофонов или телевизоров. Они имею форму кольца, поэтому предварительно это кольцо надо аккуратно разбить молотком и зубилом на несколько частей. Теперь установите стрелку на ось, и, удерживая ось вертикально в пальцах, вы увидите, как она сразу займет определенное положение. Как бы вы ни изменяли положение стрелки, она будет принимать одно и то же направление. Тот конец стрелки, который отмечен буквой N, всегда будет направлен на север, а другой — на юг. А теперь установите ось в подшипники — и компас готов. Вот и и все.
