Светящиеся картинки - я не знаю для чего эти картинки будете использовать Вы, если повторите мою самоделку, лично я повесил в центре комнаты как своеобразный ночник. Так же можно можно повесить над кроваткой ребенка. Я думаю ему будет по душе. Эту игрушку может сделать любой из Вас. Как говориться было бы желание.
Нам понадобится: ну ваши умелые руки, это естественно, светодиоду разных цветов, резисторы самые маленькие сопротивлением 100 - 500 Ом, провода, термоусадочная изоляция, блок батареек с батарейками, оргстекло, деревянная крестовина. Вспомогательные инструменты.
Берем провода и нарезаем их нужной длины. Длина проводов не должна совпадать, то есть все картинки должны висеть на разной высоте - так красивее.

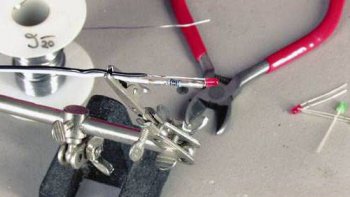

Потом припаиваем светодиод и резистор последовательно.

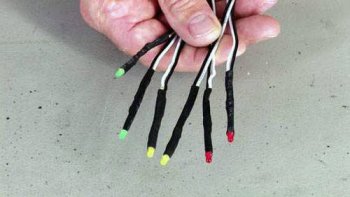

Затем надеваем термоусадочную изоляцию и нагреваем. В результате получаем:

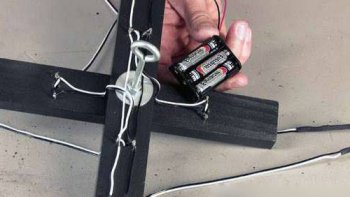

Сверлим дырки в заранее приготовленной крестовине и вставляем туда провода, блок батареек. Все соединяем параллельно и через кнопочку соединяем с батарейками.
Электрическая часть сделана. Беремся за световую. Нам необходимо изготовить несколько картинок по числу светодиодов. Для этого вырежем квадратики из оргстекла. Спилим уголок и сделаем боковое отверстие для подключения светодиода. Нарисуем на бумажке любой рисунок, наложим его на квадратик из оргстекла и какой-нибудь бор-машинкой обведем контур.
После всех механических операций оргстекло лучше отполировать и промыть.

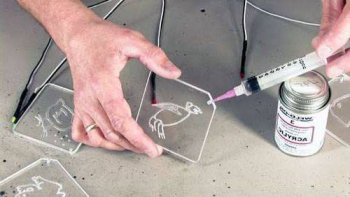

Подключаем светодиоды. Для этого берем прозрачную эпоксидную смолу или клей. В отверстие капнем немного из шприца:

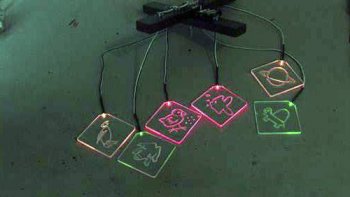

И вставим светодиод. Тоже самое проделываем со всеми картинками. Даем подсохнуть. Все готово. Проверяем и любуемся видом.
